أنواع المحامل الكروية: دليل تقني وصناعي شامل
تُعتبر المحامل الكروية (البلبرنغات) من أهم المكونات في الأنظمة الميكانيكية والصناعية الحديثة، حيث تلعب دوراً أساسياً في تقليل الاحتكاك بين الأجزاء المتحركة، وتحمل الأحمال الشعاعية والمحورية، وضمان الحركة السلسة للمعدات. اختيار النوع الصحيح من المحامل يؤثر بشكل مباشر على كفاءة التشغيل، وعمر الماكينة، وتكاليف الصيانة. في هذا المقال، نستعرض بشكل تفصيلي أنواع المحامل الكروية، مكوناتها، خصائصها التقنية، مجالات استخدامها، وأهم نصائح الاختيار والصيانة.

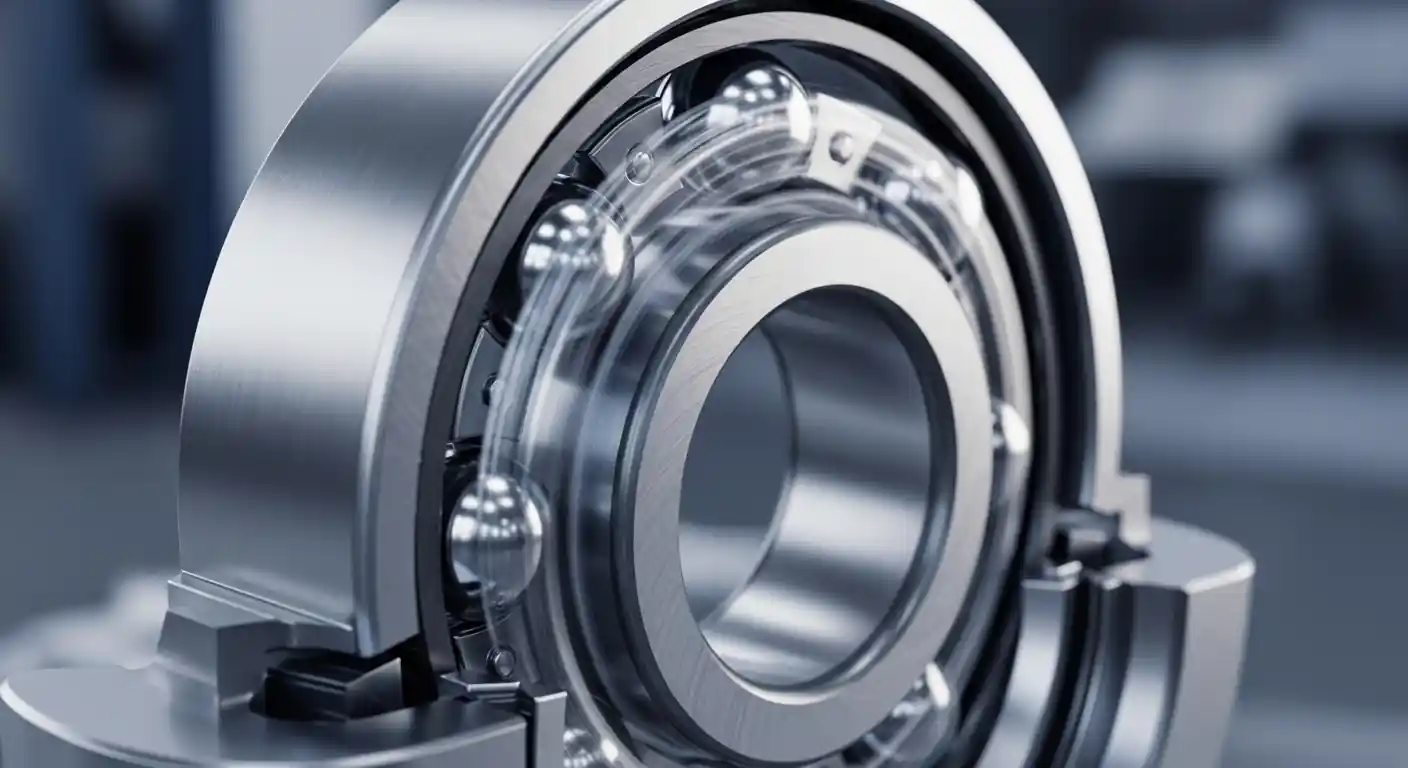

١. محمل الكرات ذو الأخدود العميق (Deep Groove Ball Bearing)
يُعد هذا النوع الأكثر انتشاراً في جميع المجالات الصناعية. يتميز بتصميم يسمح بتحمل الأحمال الشعاعية والمحورية معاً، ويُصنع بأشكال أحادية أو مزدوجة الصفوف، وبمواد متنوعة مثل الفولاذ المقاوم للصدأ أو البوليمرات. يمتاز بعمر طويل وسرعة دوران عالية وتكلفة اقتصادية، مما يجعله مثالياً في المحركات الكهربائية والمضخات والمراوح وأنظمة النقل.
عند اختياره، يجب الانتباه إلى الأبعاد الداخلية والخارجية، وسعة التحمل الديناميكية والثابتة، ونوع الختم (ZZ، 2RS...). كل هذه العوامل تحدد مدى ملاءمة المحمل لبيئة العمل وسرعة التشغيل.

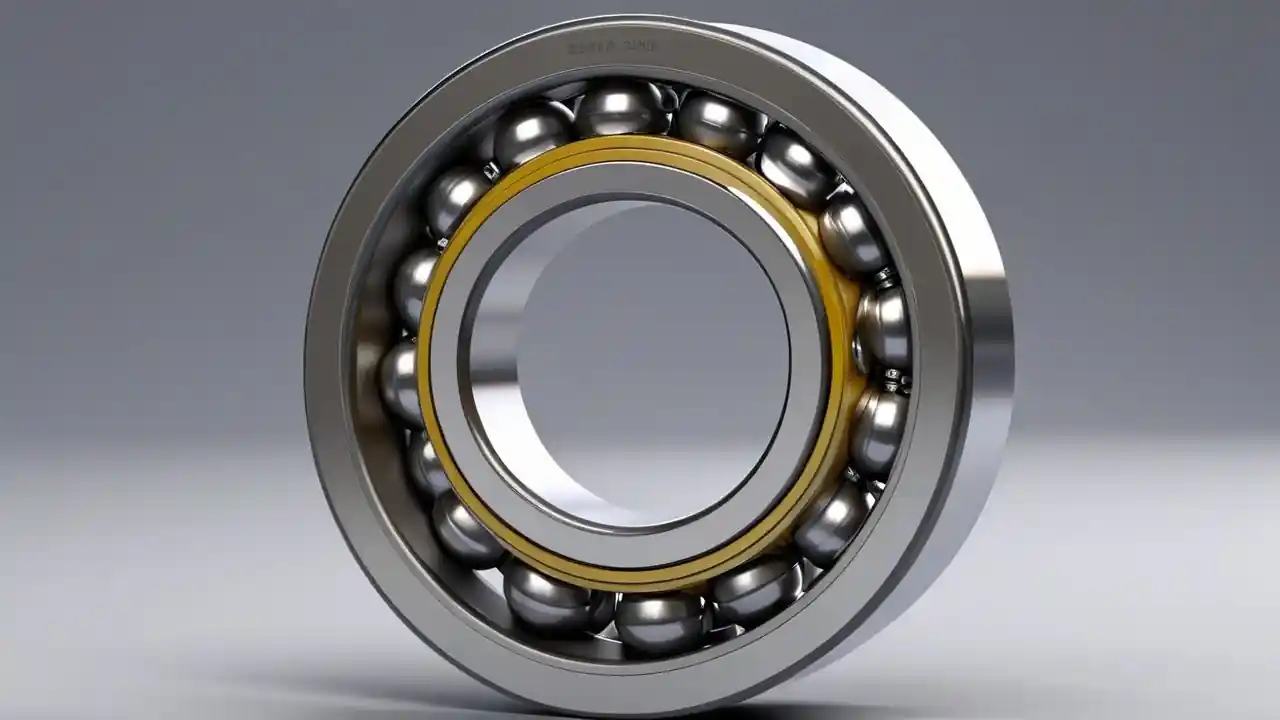

٢. محمل الكرات ذو التلامس الزاوي (Angular Contact Ball Bearing)
هذا المحمل مصمم لتحمل الأحمال المشتركة (الشعاعية والمحورية) بفضل الزاوية بين المجرى والكرة والتي تتراوح بين ١٥ و٤٠ درجة. كلما زادت الزاوية، زادت قدرة التحمل المحوري، ولكن تقل السرعة القصوى للمحمل. غالباً ما تُستخدم هذه المحامل في أزواج (ظهر لظهر أو وجه لوجه) لتوفير صلابة أعلى وتوزيع متوازن للأحمال.
تُستخدم على نطاق واسع في محاور آلات التشغيل، والضواغط، ومضخات السرعة العالية. وينبغي ضبط التحميل المسبق (Preload) بدقة لتفادي الاهتزاز والتآكل المبكر.

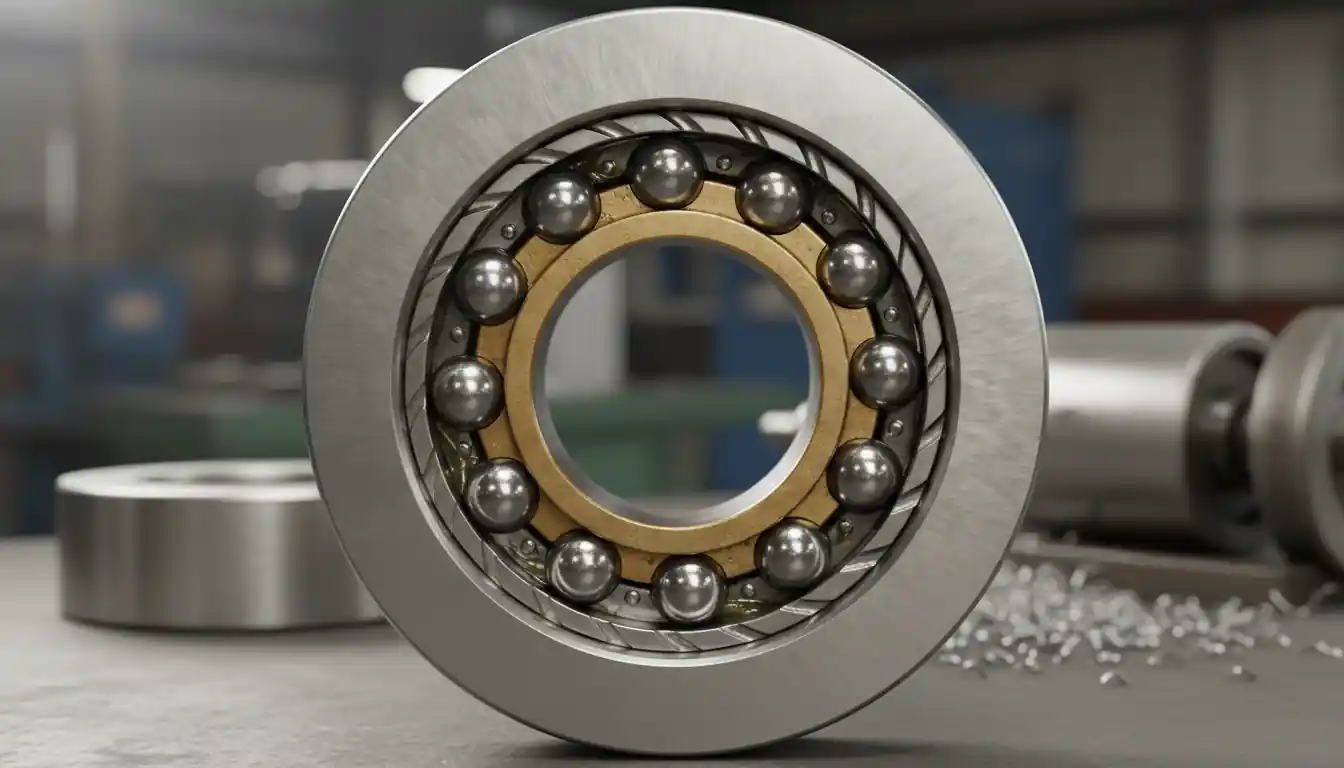

٣. المحمل الذاتي المحاذاة (Self-Aligning Ball Bearing)
يتكون هذا المحمل من صفين من الكرات ومسار خارجي كروي الشكل يسمح للمحمل بتصحيح الانحرافات الزاوية الناتجة عن أخطاء التركيب أو الاهتزازات. هذه الخاصية تجعل منه خياراً ممتازاً في التطبيقات التي يصعب فيها ضمان المحاذاة الدقيقة، مثل خطوط الإنتاج الزراعية وأنظمة النقل.
ومع ذلك، فإن قدرته على تحمل الأحمال المحورية أقل من محامل الأخدود العميق، لذا لا يُنصح باستخدامه في التطبيقات ذات الأحمال العالية في الاتجاه المحوري.

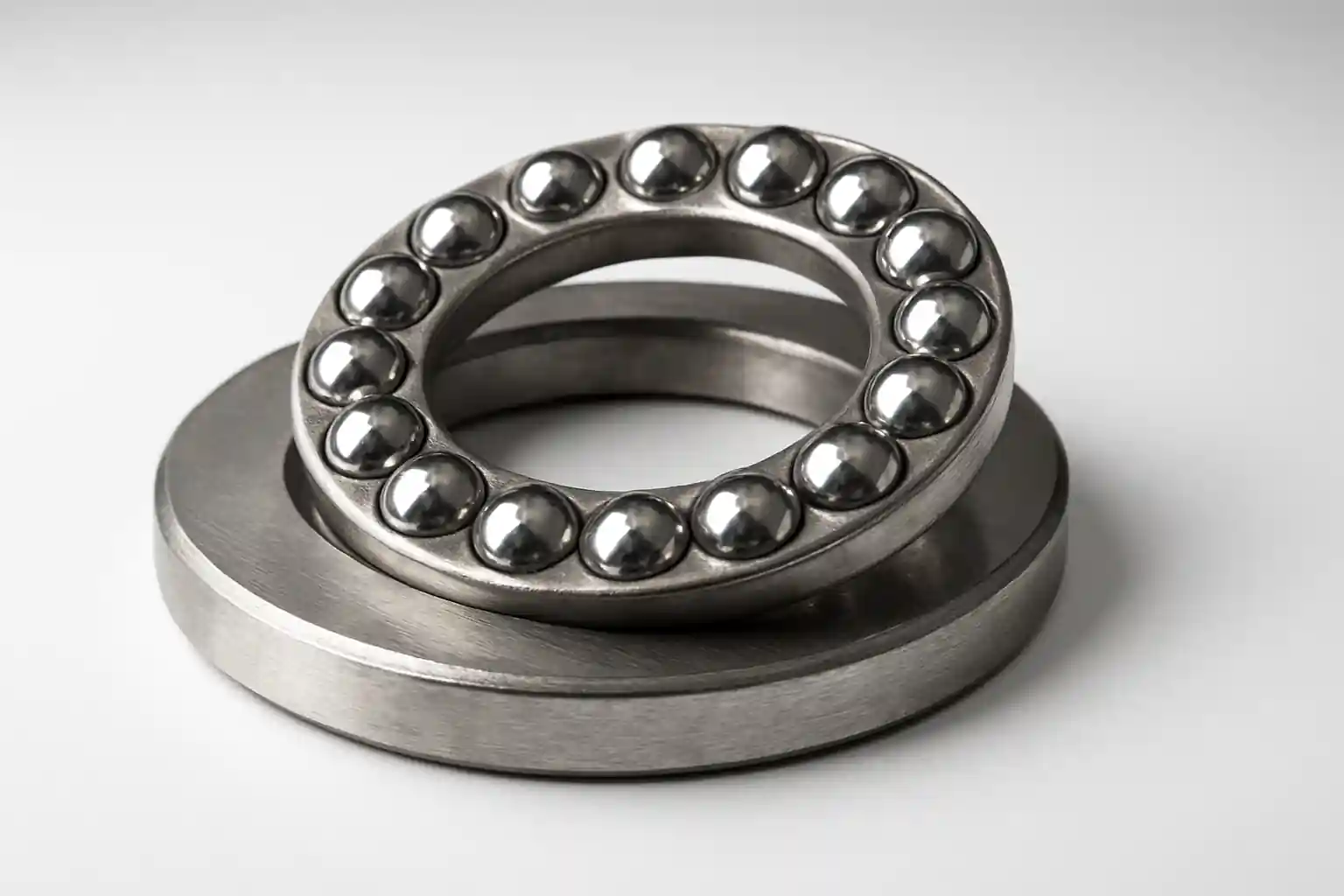

٤. المحمل الكروي الدفعي (Thrust Ball Bearing)
مصمم لتحمل الأحمال المحورية فقط، ويتألف من صفائح معدنية (واشرات) وكرات ومجموعة حاملة. يتوفر بنوعيْن: أحادي الاتجاه وثنائي الاتجاه. يجب أن تتم عملية تركيبه بدقة لضمان عدم حدوث انحراف أو تحميل غير متوازن.
تُستخدم هذه المحامل في الأعمدة الرأسية، ومضخات المياه، وأنظمة النقل التي تتطلب حركة محورية مستقرة. الاهتمام بالتزييت والبيئة التشغيلية أمر أساسي لإطالة عمرها.

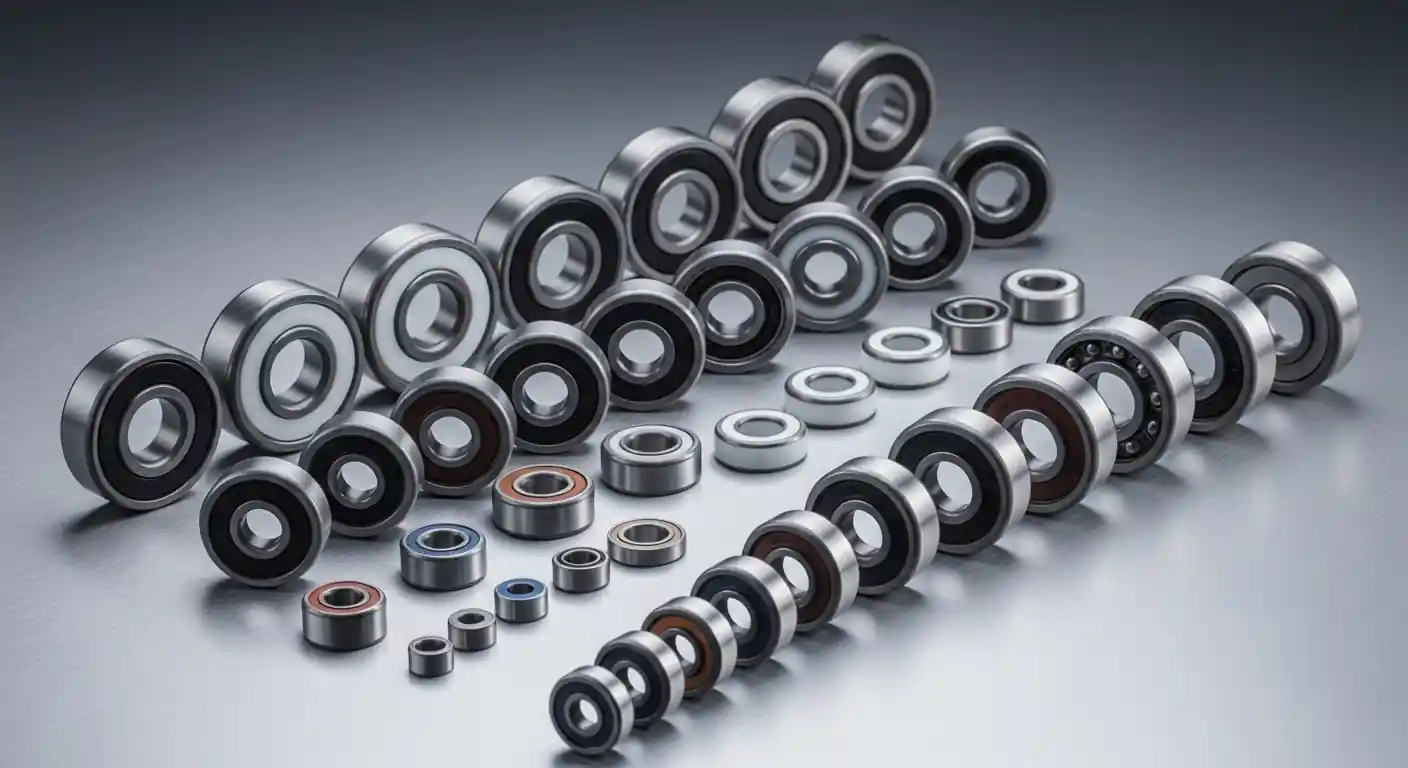

٥. المحامل الصغيرة والهجينة والخاصة
المحامل الصغيرة تُستخدم في الأجهزة الدقيقة مثل المعدات الطبية والروبوتات والأدوات الإلكترونية، حيث تكون السرعة والدقة العالية مطلوبة. أما المحامل الهجينة فهي مزيج من كرات خزفية (Si3N4) وحلقات فولاذية، ما يمنحها وزناً أخف، وسرعة أعلى، ومقاومة للتآكل والعزل الكهربائي.
أما المحامل الخاصة، فهي مصممة للظروف القاسية مثل درجات الحرارة العالية أو البيئات المسببة للتآكل، وغالباً ما تُصنع من الفولاذ المقاوم للصدأ أو السيراميك أو البوليمرات المتقدمة.
٦. معايير اختيار المحمل المناسب
- نوع الحمل: تحديد ما إذا كان الحمل شعاعياً، محورياً، أو مركباً.
- سرعة الدوران: في السرعات العالية، يجب استخدام محامل دقيقة الاتزان ومزيتة جيداً.
- الظروف البيئية: يجب اختيار نوع الختم والمادة حسب الرطوبة ودرجة الحرارة والغبار.
- مساحة التركيب: في الأماكن الضيقة يُفضل استخدام المحامل المصغرة.
- الصيانة: للمواقع التي يصعب الوصول إليها، استخدم محامل مختومة مدى الحياة.
٧. التزييت والتركيب
يُعتبر التزييت الجيد مفتاحاً لإطالة عمر المحمل. تُستخدم الشحوم الليثيومية عادةً في التطبيقات العامة، بينما يُفضل الزيت في السرعات العالية. يجب اختيار نوع الزيت أو الشحم بناءً على اللزوجة ودرجة الحرارة ومقاومة الأكسدة.
عند التركيب، استخدم أدوات مناسبة لتجنب ضرب الحلقات مباشرة. كما يُنصح بالتسخين باستخدام أجهزة الحث الحراري لتركيب المحمل بأمان دون إتلاف المكونات.
٨. الصيانة والتشخيص
يجب فحص المحامل بشكل دوري. تشمل العلامات المبكرة للفشل: زيادة الضوضاء، ارتفاع الحرارة، الاهتزاز الزائد، أو تغير لون الشحم. استخدام أجهزة تحليل الاهتزاز والتصوير الحراري يساعد على اكتشاف الأعطال مبكراً.
من الأسباب الشائعة لتلف المحامل: التلوث، التزييت الخاطئ، سوء المحاذاة، أو التحميل الزائد. استبدال المحامل في أزواج يُحافظ على التوازن والدقة الميكانيكية للنظام.
الخلاصة
إن فهم الفروقات بين أنواع المحامل الكروية واختيار النوع المناسب لكل تطبيق يُساهم في تحسين كفاءة الأنظمة وتقليل الأعطال.
محامل الأخدود العميق مناسبة للتطبيقات العامة، والتلامس الزاوي للأحمال المركبة، والمحامل الذاتية للتصحيح الزاوي، والدفعي للأحمال المحورية.
بالصيانة الدورية والتركيب السليم، يمكن زيادة العمر التشغيلي وتقليل التكاليف.
Doraroll تقدم مجموعة واسعة من المحامل عالية الجودة لتلبية احتياجات الصناعات المختلفة بكفاءة وموثوقية.
