أنواع قواعد المحامل: التعريف، الخصائص والاستخدامات
قاعدة المحمل هي جزء أساسي في الأنظمة الميكانيكية، وظيفتها تثبيت المحمل في مكانه الصحيح، وتوفير الحماية من الغبار والرطوبة، وضمان المحاذاة الدقيقة للمحور. اختيار نوع القاعدة المناسب له تأثير مباشر على أداء النظام وطول عمر المحمل.

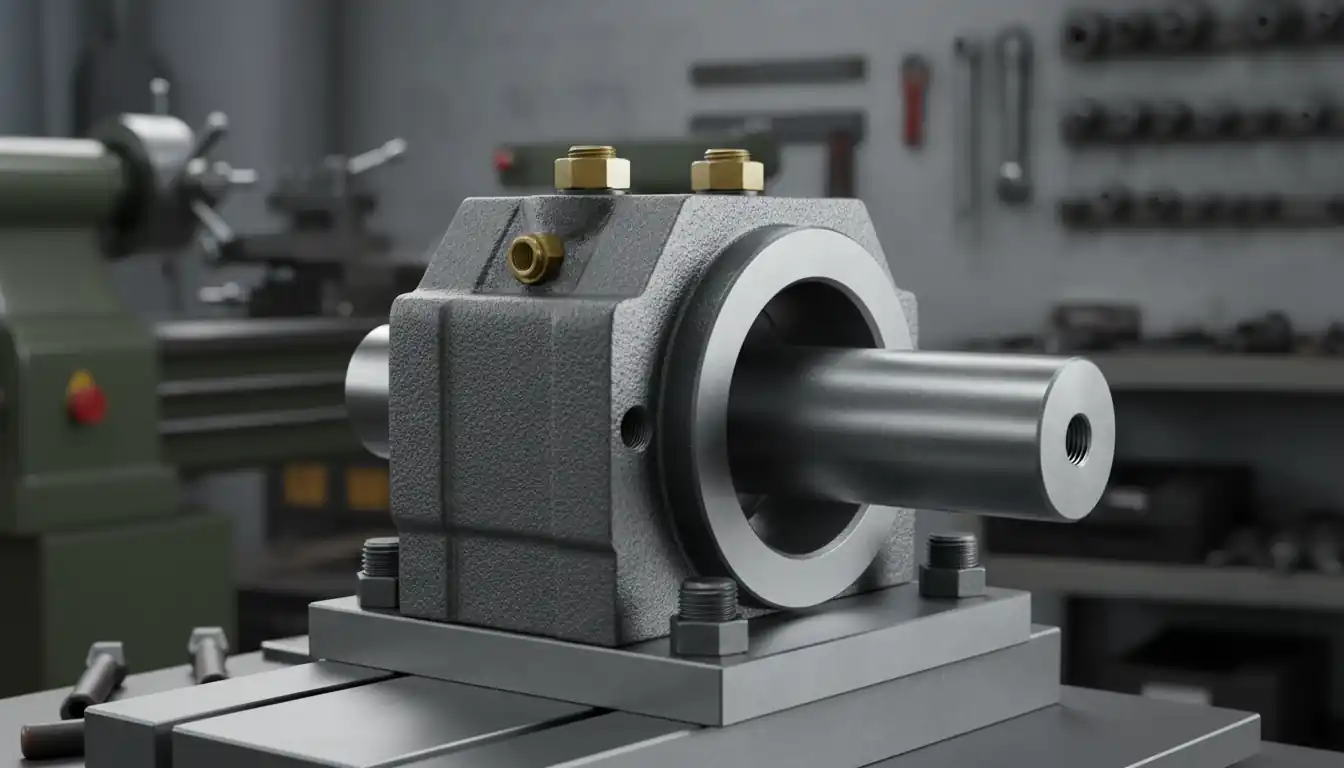

١. القاعدة الحاملة (Plummer Block)
تُعد القاعدة الحاملة من أكثر الأنواع شيوعاً، وغالباً ما تُصنع من الحديد الزهر أو الفولاذ المصبوب. تُستخدم لتسهيل تركيب المحمل وإعادة التشحيم بسهولة.
- المادة: الحديد الزهر أو الفولاذ المصبوب
- الاستخدامات: أنظمة النقل، المضخات، المراوح، والآلات الزراعية
- المزايا: قوة عالية، سهولة التركيب، وطول عمر تشغيلي
٢. القاعدة الفلنجية (Flanged Bearing Housing)
تتميز القاعدة الفلنجية بوجود صفيحة تثبيت (فلنجة) تسمح بتركيبها على الأسطح الرأسية أو الأفقية. تُستخدم بشكل واسع في المواضع التي يمر فيها العمود عبر الجدار أو الهيكل.
- الأنواع: فلنجة بأربعة براغٍ، ثلاثة براغٍ، أو اثنين
- الاستخدامات: المراوح، آلات التغليف، ونهايات خطوط النقل
- المزايا: تصميم مدمج ودقة في المحاذاة

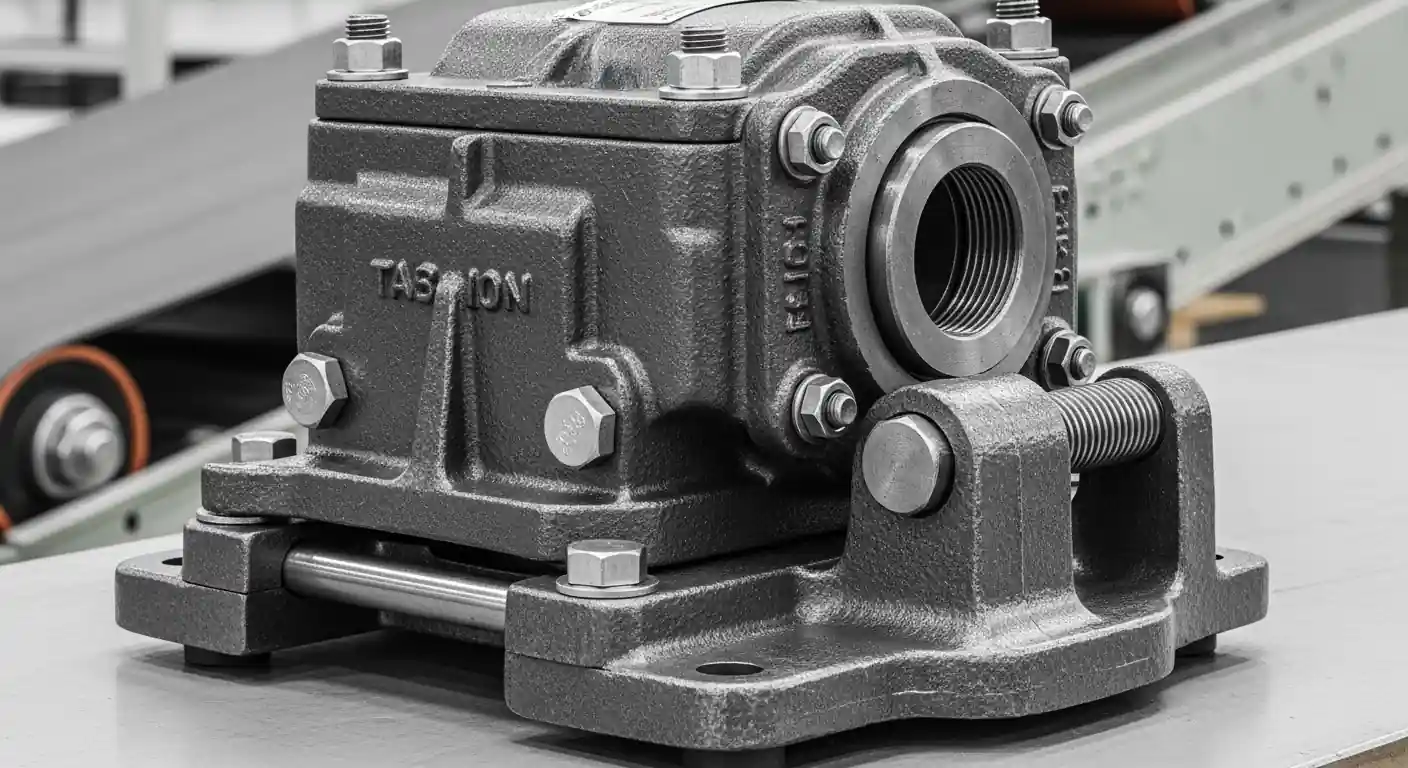

٣. القاعدة المنزلقة (Take-Up Unit)
تُستخدم القواعد المنزلقة في أنظمة السيور الناقلة لتعديل موضع المحمل والحفاظ على شدّ السير. تتحرك القاعدة على سكة أو بواسطة برغي ضبط.
- الاستخدامات: السيور الناقلة والمعدات ذات الأحزمة أو السلاسل
- المزايا: سهولة التعديل والحفاظ على الشد المثالي
٤. القاعدة الكارتريدجية (Cartridge Bearing Housing)
تحتوي القاعدة الكارتريدجية على المحمل داخل غلاف أسطواني مغلق، مما يوفر حماية ممتازة ضد الغبار والرطوبة والاهتزاز. تُستخدم في البيئات الصناعية الثقيلة.
- المادة: الحديد المطيل أو الفولاذ المقاوم للتآكل
- الاستخدامات: الصناعات التعدينية، وخطوط النقل، والمعدات الثقيلة
- المزايا: مقاومة عالية وتقليل الحاجة للصيانة

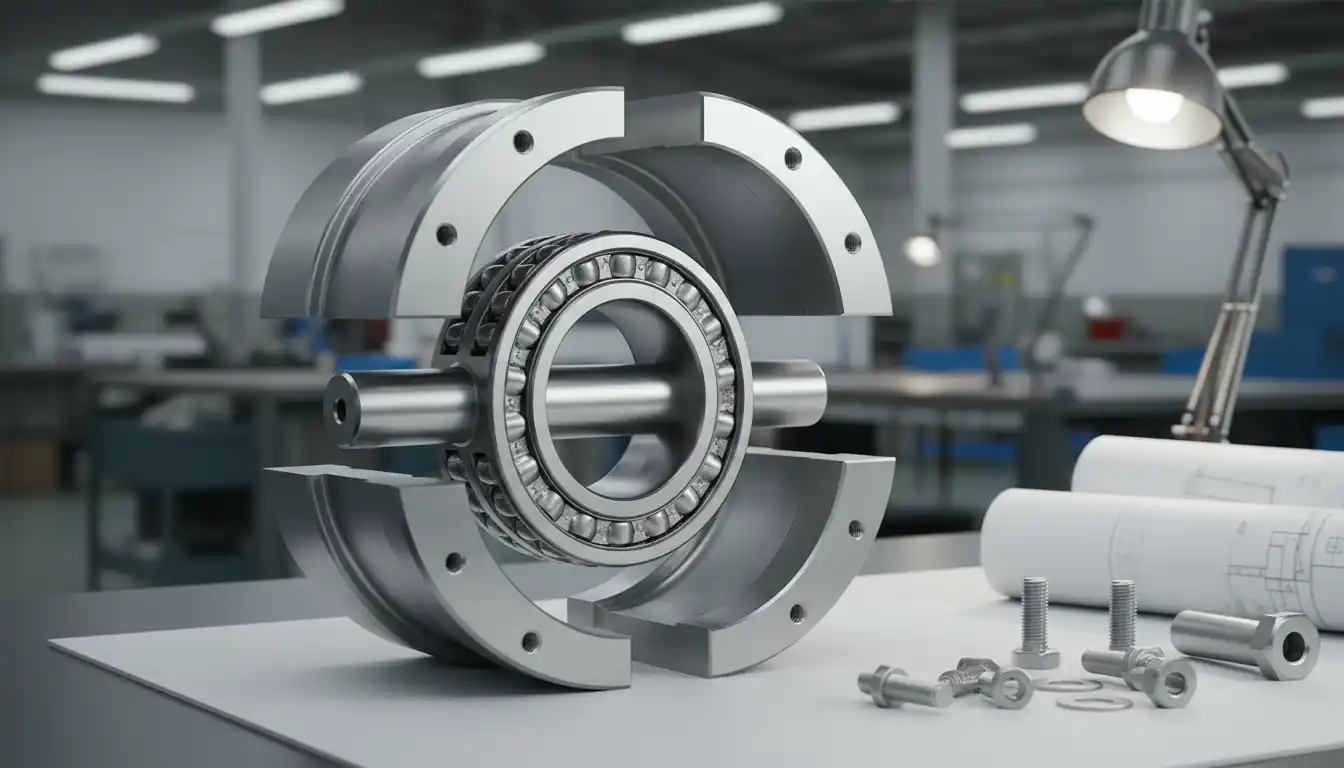

٥. القاعدة المنقسمة (Split Bearing Housing)
تتكوّن القاعدة المنقسمة من نصفين علوي وسفلي، مما يسمح باستبدال المحمل دون إزالة العمود. تُعد مثالية في المعدات الثقيلة التي تتطلب صيانة سريعة.
- الاستخدامات: مصانع الصلب، التوربينات، والكسارات
- المزايا: سرعة في الصيانة وتقليل زمن التوقف
٦. القواعد الخاصة والمخصصة
تُستخدم القواعد الخاصة في الصناعات التي تتطلب مقاومة عالية للتآكل أو التعقيم مثل الصناعات الغذائية والدوائية أو البيئات ذات درجات الحرارة العالية.
- الأمثلة: قاعدة من الستانلس للصناعات الغذائية، قاعدة بلاستيكية للبيئات النظيفة، وقواعد فولاذية للمناجم
٧. العوامل الفنية لاختيار قاعدة المحمل
| العامل | الأهمية الهندسية |
|---|---|
| سعة التحمل | تحدد قدرة القاعدة على تحمل الأحمال الشعاعية والمحورية |
| سرعة الدوران | تؤثر على التبريد ونوع التشحيم المطلوب |
| نظام الإغلاق | يحمي المحمل من الغبار والرطوبة |
| مادة التصنيع | تؤثر على القوة ومقاومة التآكل |
| المحاذاة | تحسن من أداء المحمل وتطيل عمره التشغيلي |
الخلاصة
اختيار نوع قاعدة المحمل المناسب هو خطوة أساسية لضمان الأداء المستقر وطول عمر المعدات. كل نوع من القواعد — سواء القاعدة الحاملة، الفلنجية، المنزلقة أو المنقسمة — له ميزاته الخاصة التي تجعله مناسباً لظروف تشغيل محددة. اختيارك الصحيح يعني كفاءة أعلى وصيانة أقل.
